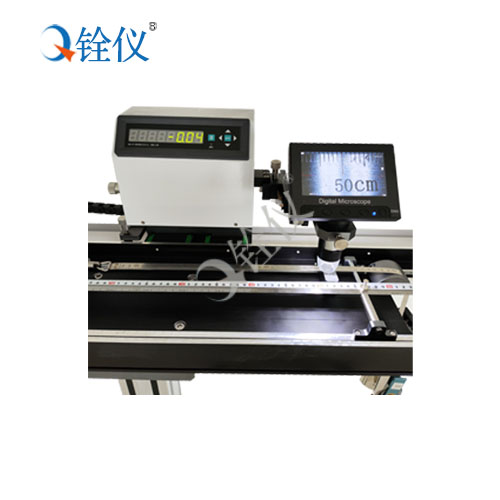

QYJCJ-5A型鋼卷尺檢定裝置用來檢定1級，2級普通鋼卷尺、鋼帶尺、測深量油尺(量油尺)、鋼圍尺、纖維卷尺、鋼板尺（鋼板尺只能比較測試，不能建標）、等常規量具的示值誤差。可檢測項目：鋼卷尺。測深鋼卷尺。纖維卷尺。

采用高精度光柵位移傳感器配合標準鋼卷尺作為儀器測量數據的采集，通過嵌入式數據處理將直接給出測量結果數據，顯示直觀，減輕 了人工勞動強度。

主要特點：

1. 掛碼方式：自動加載，采用直流電機控制，噪音低、抖動小。輕松通過小鍵盤控制掛碼、卸碼。
2. 框架：采用鋁型材組建，水平性好，安裝方便、便于今后延伸長度，造型美觀實用。
3. 測量車：采用高精度導軌，直線性好，摩擦力小。測量車還可對X軸向，Y軸向，Z軸向微調便于清晰讀數。
4. 夾持機構：夾持裝置可對X軸向的微調，快捷精確對零。夾持面采用關節球頭調整，提高夾磁面的接觸，避免尺帶掛碼帶來的側滑。
5. 影像系統：影像系統結合光柵系統，可直觀清晰觀察刻線，提高了讀數效率。

技術指標：

1.  檢定臺外形長度：6.5m（總長約6.5m，可根據用戶要求按照每5m段任意接長至50m）

2.  有效檢測長度：5m（采用分段法檢測測量范圍：（5—200）m）。

3.  標準鋼卷尺準確度：±(0.03+0.03L)mm

4.  檢定臺導規直線度：≤0.3mm/m

5.  檢定臺整體靜摩擦力：≤4N

6.  儀器最小分辨力：0.01mm

7.  儀器自帶照明裝置

8.  讀數顯微鏡:  20X 0.01mm
